НАЗНАЧЕНИЕ
Секция угольного фильтра предназначена для очистки воздуха от газообразных, паровых (молекулярных, органических и неорганических) загрязнений, а также запахов в вытяжных системах вентиляции, например, кухонь, кафе, ресторанов, очистных сооружений и т.д.
ОБЩЕЕ УСТРОЙСТВО
Секция СУФ (рис.1) состоит из металлического корпуса (1), имеющего фланцы (2) на входе и выходе. Во фланцах имеются отверстия для соединения СУФ с соответствующими фланцами вентиляционной системы на болтах через уплотнительную резину. Секция имеет дверь (3), через которую осуществляется доступ к фильтрующим ячейкам (4), вставляемым по П-образным направляющим в корпус СУФ. Секции СУФ-0 снаряжаются ячейками типа ЯУФ, а СУФ-2 ячейками ФКСУ. Ячейки ЯУФ и ФКСУ могут снаряжаться различными типами сорбентов: активированный уголь (различных типов и свойств), хемосорбент и т.п. Секция СУФ-2, в отличие от СУФ0, дополнительно оснащена противоуносным фильтром на выходе воздуха из СУФ-2. Это связано с тем, что в начальный период эксплуатации возможен незначительный вынос мелкой угольной пыли или хемосорбента из ячеек ФКСУ. Фильтры уплотняются в корпусе после закрытия двери. Герметизация двери с наклеенным по ее периметру уплотнением, осуществляется с помощью прижимов (6). Одновременно происходит герметизация фильтрующих элементов (4) в корпусе (1).

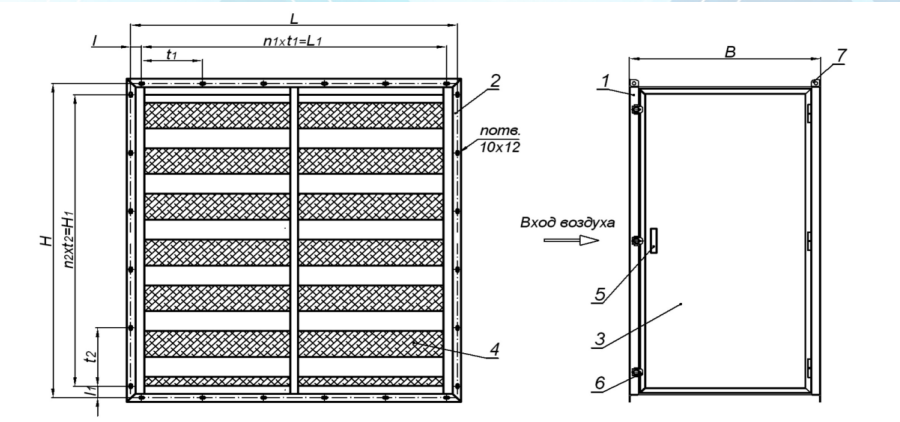

Рис.2 Схема секции сорбционно-угольного фильтра типа СУФ-2 1 - корпус; 2 – фланец; 3 – дверь; 4 – фильтрующие ячейки (ФКСУ); 5 – ручка; 6 – прижим; 7 – проушины для строповки

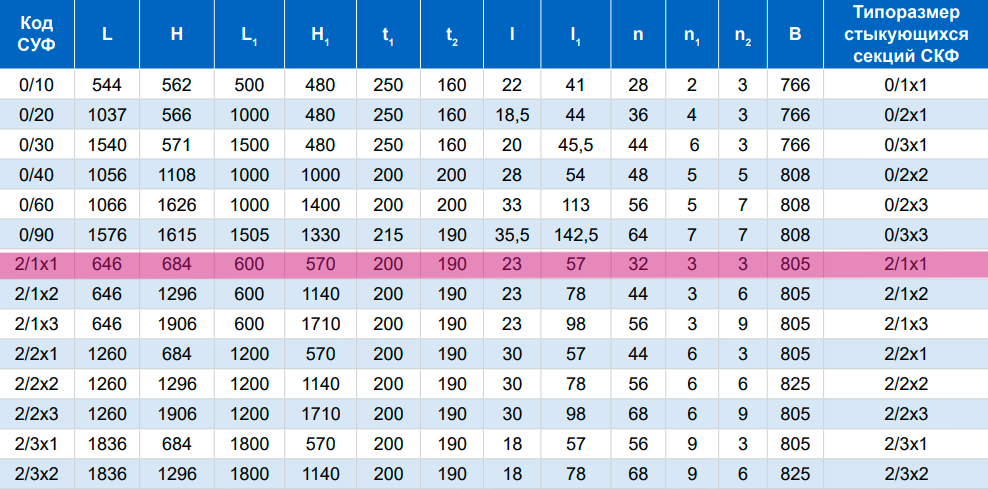

ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ СЕКЦИЙ СУФ, мм (таблица 1)
