НАЗНАЧЕНИЕ
Секция угольного фильтра предназначена для очистки воздуха от газообразных, паровых (молекулярных, органических и неорганических) загрязнений, а также запахов в вытяжных системах вентиляции, например, кухонь, кафе, ресторанов, очистных сооружений и т.д.
ОБЩЕЕ УСТРОЙСТВО
Секция СУФ (рис.1) состоит из металлического корпуса (1), имеющего фланцы (2) на входе и выходе. Во фланцах имеются отверстия для соединения СУФ с соответствующими фланцами вентиляционной системы на болтах через уплотнительную резину. Секция имеет дверь (3), через которую осуществляется доступ к фильтрующим ячейкам (4), вставляемым по П-образным направляющим в корпус СУФ. Секции СУФ-0 снаряжаются ячейками типа ЯУФ, а СУФ-2 ячейками ФКСУ. Ячейки ЯУФ и ФКСУ могут снаряжаться различными типами сорбентов: активированный уголь (различных типов и свойств), хемосорбент и т.п. Секция СУФ-2, в отличие от СУФ0, дополнительно оснащена противоуносным фильтром на выходе воздуха из СУФ-2. Это связано с тем, что в начальный период эксплуатации возможен незначительный вынос мелкой угольной пыли или хемосорбента из ячеек ФКСУ. Фильтры уплотняются в корпусе после закрытия двери. Герметизация двери с наклеенным по ее периметру уплотнением, осуществляется с помощью прижимов (6). Одновременно происходит герметизация фильтрующих элементов (4) в корпусе (1).
Рис.1. Схема секции угольного фильтра типа СУФ-0
1 - корпус; 2 – фланец; 3 – дверь; 4 – фильтрующие ячейки; 5 – ручка; 6 – прижим; 7 – проушины для строповки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЕКЦИИ СОРБЦИОННО-УГОЛЬНОГО ФИЛЬТРА (таблица 1)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЕКЦИИ СОРБЦИОННО-УГОЛЬНОГО ФИЛЬТРА (таблица 2)
| Параметр | Единица изм. | Модель блока |
| СУФ-0/10 (1х1) |
||
| Производительность | м³/час | 2 500 |
| Температура очищаемого газа | Гр., Сº | до+60°С |
| Влажность очищаемого газа | % | до 70% |
| Начальное аэрод. сопротивление | Па | 120 ± 10 Па |
| Количество ячеек угольных фильтров (ЯУФ) | штук | 10 |
| Габаритные размеры ШхВхГ | мм | 766*562*544 |
| Масса Блока с фильтрами (общая) | кг | 87 |
МАРКИРОВКА
Примеры маркировки: СУФ: СУФ0/10 П (Л):
Расшифровка:
С – секция;
У –сорбционно - угольного;
Ф – фильтра;
0 – типоразмер секции, соответствующий типоразмеру секции ФяК;
10-количество фильтрующих элементов (ячеек);
Примеры маркировки: СУФ2/3х1П (Л):
Расшифровка:
С – секция;
У – сорбционно – угольного;
Ф – фильтра;
2/3х1 – типоразмер секции;
П – правое исполнение (дверь расположена с правой стороны по ходу движения воздуха);
Л – левое исполнение (дверь расположена с левой стороны по ходу движения воздуха)
Варианты материала корпуса:
♦ Оцинкованная сталь (стандартная комплектация)
♦ Нержавеющая сталь (ПО ЗАПРОСУ) - для особых условий фильтрации.
РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ

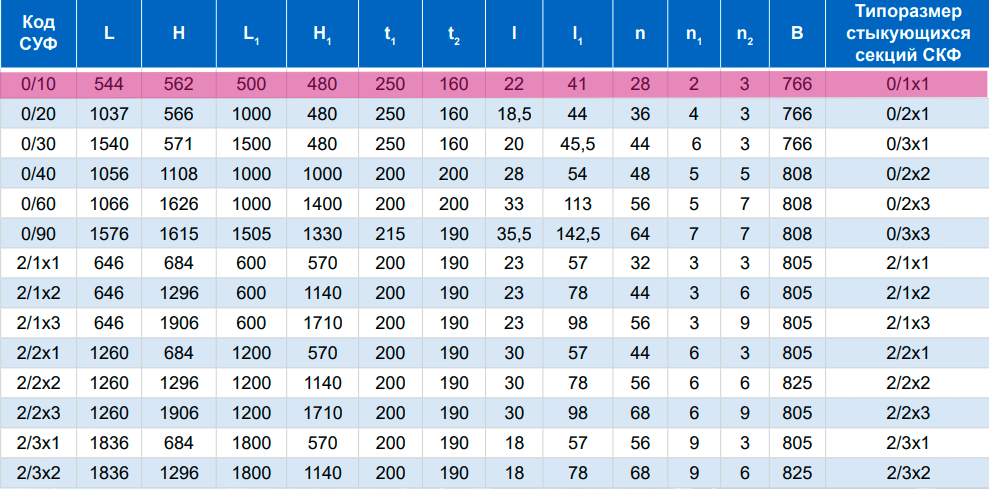

Как указывалось выше, секция СУФ предназначена для очистки воздуха от газообразных и паровых загрязнений, а также запахов в вытяжных системах, которые сорбируются структурой соответствующих сорбентов. Для нормальной работы СУФ, перед ней должна быть установлена предварительная очистка от пыли и мелкодисперсных аэрозолей для исключения загрязнения гранул сорбента, что существенно может снижать сорбционную ёмкость СУФ и, как следствие, ресурс работы. Для этого должны применяться фильтры класса не ниже F7 (например, секция карманных фильтров СКФ с фильтром ФяК класса F7). Рекомендуемые типы секций СКФ, стыкующиеся по отверстиям во фланцах с СУФ, приведены в табл.1.
